EMI測試是設計移動電源的一個關鍵性挑戰

移動電源設計的關鍵設計測試是由EMI電子工程師經常擔心測試EMI測試失敗。若電路EMI幾次測試失敗將是一場噩夢。你必須日夜工作EMI實驗室工作可以解決問題，防止商品發布延遲。對于移動電源等消費品，設計周期短，EMI驗證限制嚴格，想加足夠的EMI過濾器順利完成EMI測試。但是你不想增加空間，也不想在電路層面增加太多的成本，這似乎很難兩者兼而有之。

TIdesign低輻射EMI變壓器參考設計（PMP9778)帶來了這樣的解決方案。可適用于2.7-4.4V輸入電壓.5V/3A.9V/2A和12V/1.5A功率，只適用于移動電源應用軟件。根據布局和布局的升級TI設計能獲得的裕度比在EN55022和CISPR22B六聲貝高于級輻射測試。讓我們來看看設計過程。

明確重要的電流通道

EMI從電流轉變（di/dt）循環的高瞬時速率逐漸增加。因此，我們應該在設計開始時區分高di/dt關鍵路徑。掌握開關電源中的電流傳輸路徑和信號流是很重要的。

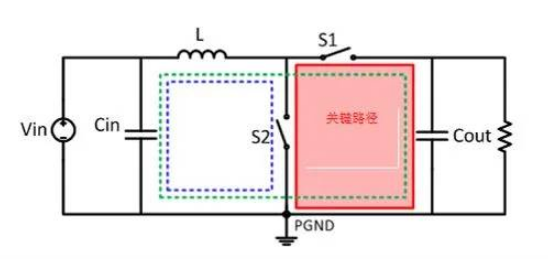

圖1顯示了變壓器的拓?fù)浣Y(jié)構和臨界電流路徑。S2合閉，S當1打開時，交流電流流過藍色環路。S1合閉，S當2打開時，交流電流流過綠色環路。因此，電流通過輸入電容器Cin，電感器L是一個連續電流，電流通過S2.S并導出電容器Cout是脈沖電流(紅色環路)。因此，紅色環路被定義為臨界電流路徑。這種方法最高EMI動能。在布局期間，應盡量避免被它包圍的區域。

圖1.升壓轉換器的臨界電流路徑

最小化高di/dt環路面積

圖2所示為TPS61088引腳配備。圖3顯示TPS61088臨界電流路徑布局實例。NC引腳表示設備內部沒有連接。因此，它們可以連接到PGND。從電氣的角度來看，有兩個NC引腳連接到PGND接地平面有利于排熱，減少回路阻抗。EMI從角度看，兩個NC引腳連接到PGND促進接地平面TPS61088的VOUT和PGND平面更接近對方。這使得導出電容器的布局更容易。從圖3可以看出，06031-UF（或04021-UF）高頻陶瓷電容器COUT_HF盡量挨近VOUT引腳會導致高di/dt環路面積最小。

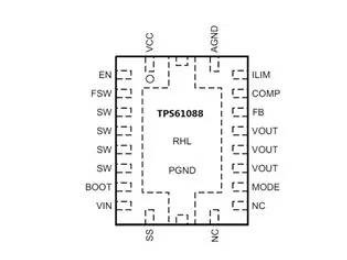

圖2.TPS61088引腳配置

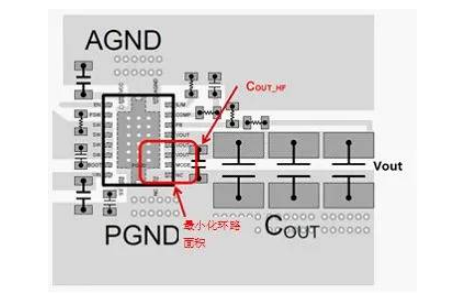

圖3.TPS61088關鍵路徑布局示例

距離接地平面10米的高度di/di以下計算公式可以強制回路的大場：

圖4顯示使用和不使用COUT_HF的輻射EMI結論。EMI根據COUT_HF改善了4dBuV/m。

(圖4.帶/沒有COUT_HF的輻射EMI結論）

在關鍵路徑下放置一個接地平面

高跟蹤電感引起輻射EMI差，由于磁場強度與電感正相關，將固定接地平面放置在臨界跟蹤的下一層。

表1不同PCB板中的跟蹤電感。您可以看到，在信號層和接地平面之間0.4mm四層絕緣厚度PCB其跟蹤電感比1.2mm厚的2層PCB跟蹤電感要小得多。因此，放置間距最小的固定接地平面的關鍵路徑是減少EMI最有效的方法之一。

表1.跟蹤電感(布線長度)=5cm）

PCBh（mm）Wg（mm）L（nH）單面PCB----522層PCB1.2103.64層PCB0.4101.2

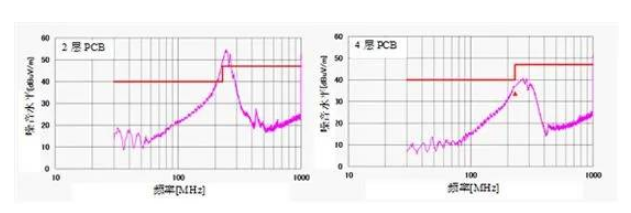

圖5所示為2層PCB和4層PCB的輻射EMI結論。輻射是基于相同的布局和相同的試驗條件EMI根據4層PCB可改進10dBuV/m。

圖5.一個2層PCB和一個4層PCB的輻射EMI結果

加上RC緩沖器

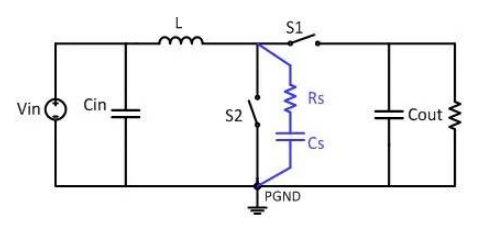

如果輻射水平仍超過規定水平，且布局不能再改善，則在TPS61088SW加一個引腳RC緩沖器和電源接地有助于減少輻射EMI水準。RC緩沖器應放置在限位開關節點和電源接地位置（圖6）。它能有效地抑制它SW電壓環，這意味著在振鈴頻率環境下輻射EMI測試得到改進。
