電波暗室作為一種替代室外寬闊領域的測試環境，以其健全的特性得到了廣泛的應用。然而，由于成本高、必須使用的設備昂貴，它被限制向中小企業發展。這里推薦的GTEM小室也叫吉赫茲（GHz）橫電磁波室是近十年才開發出來的一種新型電磁兼容測試設備，其輸出功率范圍可以從直流到數量。GHz上面，內部可用場區比較大，特別值得稱道的是，小室本身與其配套設備的總價并不太貴，可以被大多數企業接受。GTEM小室中國取得了穩步發展，成為公司針對外觀規格不大的設備進行射頻輻射磁場抗擾試驗的首選。

1.GTEM小室介紹

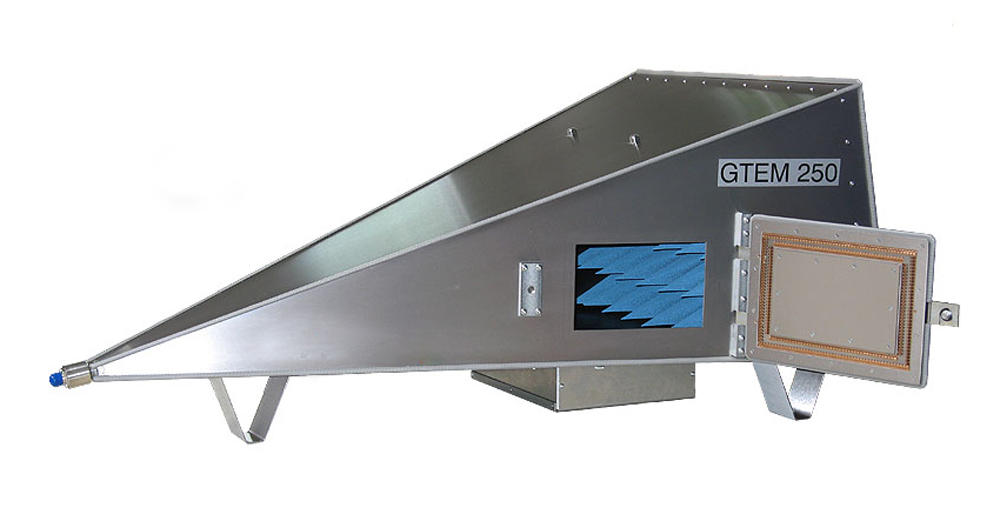

GTEM小室是根據同軸和非對稱方形傳輸線的原理設計的。為了防止內部電磁波的反射和諧振，GTEM小室外觀設計成尖錐形，其輸入端選擇N型同軸接頭，然后核心導體展開成扇形板，稱為板材。方形勻稱廠區產生在小房間的板材和底板之間。為了使球面波(嚴格來說，從N型接頭到GTEM小室傳遞球面波，但由于定制的張角不大，球面波類似于平面波。)從輸入端到負載端有很好的傳輸特性，板的終端因為使用了分布式電阻來匹配網絡而變成了無反射終端。吸波材料也貼在小房間的端口上，用于進一步吸收高檔頻率的電磁波。因此，在小房間的板材和底板之間形成了一個勻稱的測試區域。在實驗中，試驗產品被放置在測試區域。為了保證試驗產品的均勻性不會因試驗產品的放置而過度危害場的均勻性，試驗產品的高度不應超過板材和底板之間距離的三分之一。

2.原理

GTEM小型室內場強與從N型接頭輸入信號電壓V正相關，與板材與底版安全距離h反比：E=V/h在50?在匹配系統中，板材對底板的電壓與N型接頭的信號輸入功率相互關系V=（RP）1/2=（50P）1/2故場強E=（50P）1/2/h如果考慮到實測值和理論值之間的差異，上面的公式也應該乘以指數。k，所以具體的場強是

E=k（50P）1/2/h

從上式可以看出，如果在GTEM小房間引入相同的功率，板位離底版越近。（h價值越低)，可以獲得更大的場強；如果造成同相場強，空間越大，場強越大。（h值越多)所需的輸入功也越大。

上述結果表明，對于較小的試品，也可將試品放入試品中。GTEM小室的前面部分，這樣可以用更小的信號輸入功率，獲得足夠強的場強。請注意，試驗產品的高度不應超過選定部分板與底板之間的1/3。

3.GTEM電磁兼容測試中小室的應用

3.1射頻輻射磁場抗擾性試驗選擇GTEM小型室內射頻輻射磁場抗擾試驗的優點：

GTEM小室產生的場強遠高于天線產生的場強，因此使用較小的射頻功率放大器可以產生極強的電場，從而大大降低所有測試系統的價格。這是一個非常好的射頻輻射磁場抗擾測試方案，對于規格不大的機器。

GTEM不要在小室內使用天線進行射頻輻射磁場的抗擾性試驗，這樣可以很容易地用于自動試驗，大大減少了試驗時間，降低了試驗人員的技術標準。

在放大后，信號源被引入GTEM小房間的一端(根據N型同軸接頭)可以在板材和底板之間產生強烈的勻稱磁場，放置在待測件附近的電場監控探頭中檢測該場強度，然后通過計算機獲得輸入功率值，并立即調整信號源，以達到所需的場強值。測量控制軟件控制信號源以一定的步幅掃描輻射場次數。此外，還有視頻監控器(攝像頭安裝在GTEM在小房間里，圖4中沒有繪制，實驗者在GTEM在射頻電磁場的影響下，小型室外監控器觀察檢測產品的工作概況。

操作步驟：

①放置試品及場探頭GTEM小室內；

②外部信號源，根據功率放大器，GTEM創建小型室內均勻電場；

③明確檢測工作頻段及調配方法及調配深度；

④調整信號源輸出電平(注意，切忌超過功率放大器許可的大鍵入電平)；

⑤按場強監控計進行檢測GTEM小房間的場強，使其達到所需的強度；

⑥反復③～⑤過程，觀察被試產品的電磁輻射敏感性。

3.2試驗產品的電磁騷擾輻射發送測試系統

試驗產品的電磁騷擾輻射發送值檢測在本質上也可以GTEM小室內進行，此時小室內板材和底版將取代暗室測試中的天線接受測試產品所造成的輻射騷擾。GTEM小室的N型接頭影響接收器，測試產品操作過程中電磁騷擾的輻射發送情況可以根據影響接收器進行檢測。然后，通過計算機和處理軟件，確定測試產品輻射發射的測試結果。注意，這里有一個。GTEM小室內的測試結果和寬場或無線電波暗室的測試結果比對，找出規則(建立數學模型)并進行相應的調整，這正是GTEM小室測試工具需要解決問題。另外，試驗在GTEM不同的小房間放置位置會導致板材與底板之間的相對距離差異，這也是檢測結果不同的重要因素。實驗者應該盡最大努力給予充分的關注。

在GTEM小室內進行電磁騷擾輻射發送試驗的操作步驟如下：

①放置被試物品GTEM小室內；

②對接收器的外部影響，接受試品的輻射騷擾電平導出；

③掃描頻率的范圍、檢波方式和分辨率帶寬按照檢測標準設置；

④影響接收器檢測被試物體的輻射騷擾電平值；

⑤通過計算機和軟件進行數據處理，得到最終的檢測結果。

注意，用GTEM無論是做射頻輻射磁場的抗擾性實驗，還是做測試產品本身工作中形成的輻射電磁騷擾的發射實驗，小室都存在一個極化問題(通過改變放置天線的方向，在寬闊的領域和無線電暗室進行測試)。GTEM小室里的板材和底板起著天線的作用，它們的位置不能改變。因此，為了改變電場的極化方向，我們只能依靠人工改變相對于板材和底板的放置方向來完成試驗。
