現今，照明產品日益豐富，LED照明作為一種新興的照明技術逐漸取代部分傳統照明工具。隨著中國加入WTO，如何使自己的產品在國際及國內市場中滿足電磁兼容（EMC）的要求，從而低成本取得相關的認證、消除技術壁壘，許多企業面臨這樣的一個現實的問題。本文對3個國家（地區）：歐盟、日本和中國的照產品EMC檢測要求進行分析，從適用范圍、符合性判斷方法、涉及標準等方面進行研究比較。這些內容可作為LED照明產品從業人員在研發、制造、質檢、銷售、貿易、認證時進行參考。

案例分析

地線引入騷擾的案例分析：

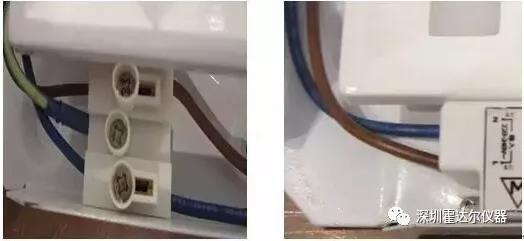

某LED面板燈傳導測試不合格，該燈具使用二類驅動(不帶地線)，而整燈是一類燈具(該燈具使用金屬外殼，金屬外殼直接引出地線，如圖所示)：

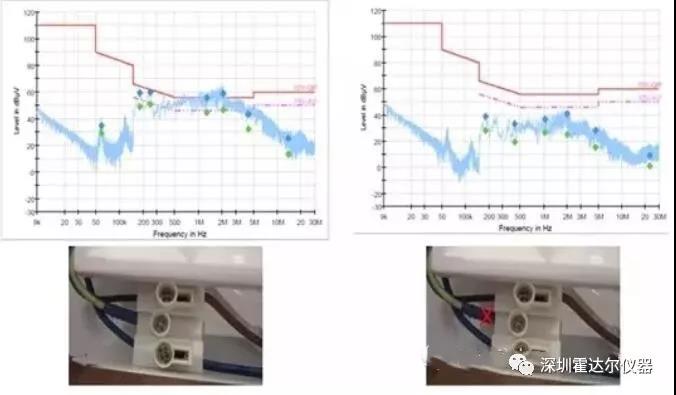

接地與不接地的傳導測試結果對比如下：

地線騷擾引入的原理：

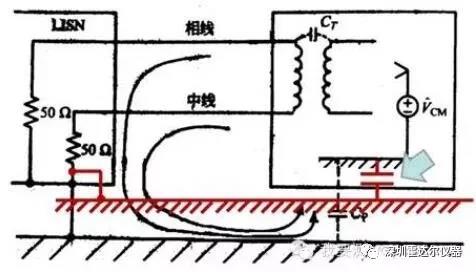

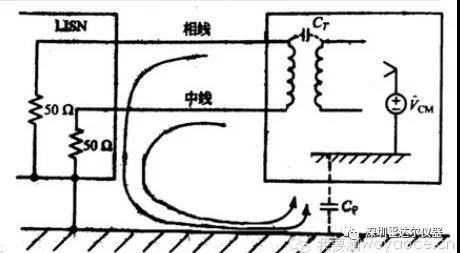

分析：上圖是樣品不帶地線時，傳導測試的簡化原理，EUT產生的工模騷擾，經過50歐姆阻抗，然后通過實驗室接地銅板和EUT共模騷擾地之間形成的耦合電容CP,形成騷擾回路，接收機測試到的信號就是50歐姆阻抗上的壓降。那么，接入地線以后，以上的測試過程有哪些變化呢?請看下圖：

分析：接入地線以后，本質上相當于把實驗室接地銅板和EUT騷擾的工模騷擾地的距離減少了(燈具的測試布置要求，EUT要離接地銅板最小40cm)，這一距離的改變，使得接地銅板和EUT共模騷擾地之間形成的耦合電容增大了，電容的增大，導致了共模回路阻抗的減少，從而導致了共模電流增大，共模電流增大導致在50歐姆阻抗上的壓降增大，這就是地線引入騷擾的原因。

那么針對以上的這個問題，我們有什么解決措施?

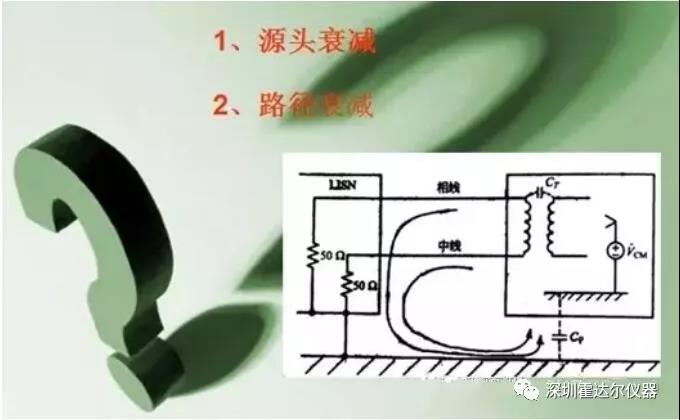

源頭上衰減：共模騷擾雖然是通過地線傳遞，但是騷擾產生是EUT本身，因而，針對該案例可在驅動上增加相應的濾共模騷擾的措施，如共模電感、Y電容和濾波器等等。

路徑上衰減：如果在騷擾源無法降低的情況或者難以降低的情況，可以通過路徑衰減來實現，具體到這個項目，也就是地線阻抗的增大，增大地線的阻抗可以減少共模電流，減少共模電流可導致在50歐姆阻抗上壓降的減少。

檢測標準

歐盟： EN 55015(歐盟燈具產品發射項目測試依據標準，主要的測試項目有：騷擾電壓測試、輻射電磁騷擾測試等)、EN 61547(歐盟燈具產品抗擾度項目測試標準，主要測試項目有：靜電、注入電流、浪涌測試、脈沖群測試等)、EN 61000-3-2(歐盟諧波電流測試項目標準)等

日本： J55015(H20)(LED驅動菱形PSE認證電磁兼容標準，主要測試項目：騷擾電壓測試、騷擾功率測試、三環測試)、電気用品の技術上の基準を定める省令第1項別表第八1 (5) (燈具產品圓形 PSE認證電磁兼容測試依據，主要測試項目：騷擾電壓、騷擾功率)等

中國： GB 17743(中國CCC認證和CQC認證，燈具產品發射項目測試標準，主要測試項目有：騷擾電壓測試、輻射電磁騷擾測試等)、GB/T 18595(中國燈具產品抗擾度項目測試標準，主要測試項目有：靜電、注入電流、浪涌測試、脈沖群測試等) 、GB17625.1 (中國諧波電流測試依據標準)。

相關知識

電磁兼容性(EMC，即Electromagnetic Compatibility)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁騷擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁騷擾(Electromagnetic Disturbance)不能超過一定的限值;另一方面是指設備對所在環境中存在的電磁騷擾具有一定程度的抗擾度，即電磁敏感性(Electromagnetic Susceptibility，即EMS)。

對于照明產品，EMC測試時需要檢測的EMI項目有：騷擾電壓測試、輻射電磁騷擾測試、諧波測試、插入損耗測試等，需要檢測的EMS項目有：靜電測試、射頻場感應傳導騷擾抗擾度測試、脈沖群測試、浪涌測試、電壓暫降與跌落、電壓波動與閃爍測試等。
