1.抑制EFT干擾的一般對策：

從上一節分析可以看出，EFT干擾具有以下特點：

A)EFT干擾共模入侵敏感設備；

b)EFT干擾通過輻射和傳導影響被測設備的電路；

c)EFT干擾由一組組密集的單極性脈沖組成，對敏感設備電路結點的影響具有連續累積性；

d)EFT干擾侵入敏感設備的頻率覆蓋中高頻段，電源端口的頻譜分量豐富于信號端口的低頻分量；

E)EFT干擾是典型的高壓快速脈沖干擾；F)EFT干擾主要通過三種路徑影響敏感設備電路：直接通過干擾線進入敏感設備電路；通過干擾線輻射到相鄰干擾線，然后通過干擾線輻射直接進入敏感設備電路。

針對這些特點，我們采取的對策包括：

a)直接傳導干擾應以共模抑制為主；

b)為了抑制傳導和輻射的干擾，除了濾波端口線外，還需要屏蔽敏感電路；

c)為了有效抑制這種密集的單極性脈沖，簡單地使用反射電容器。

電感濾波器很快就會飽和。考慮到RC吸收濾波器可能不適用于電源和信號傳輸，更好的方法是利用高頻鐵氧體阻擋高頻干擾，直接吸收高頻干擾并轉化為熱能，吸收此類干擾；

d)選擇傳輸線濾波電路應覆蓋EFT干擾的頻譜范圍；

E)對于EFT共模的高壓快速脈沖干擾，如果在干擾通道中使用脈沖吸收器吸收大部分脈沖電壓和能量，然后與吸收共模濾波器結合，可以用一半的努力得到兩倍的結果；

f)為了更好地防止EFT干擾侵入敏感設備的三條路徑，除了脈沖吸收和濾波干擾直接傳輸通道、屏蔽空間輻射等措施外，為了防止EFT干擾通過空間輻射到非EFT干擾直接侵入的端口線，然后從這些端口線侵入敏感設備，這些端口線應與其他端口線分開，并采取適當的共模干擾抑制措施。

2.EFT干擾傳輸環路：

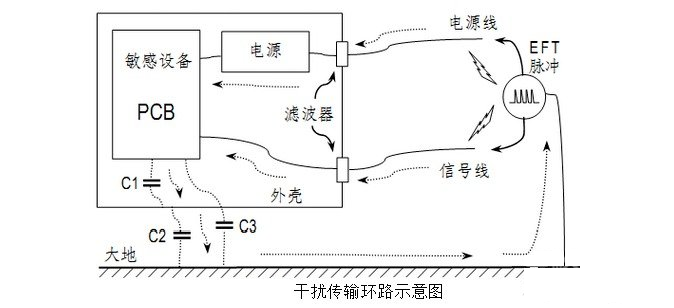

如圖顯示了EFT干擾傳輸環路，EFT是一種共模干擾，它必須通過地球回路完成整個干擾環路，EFT干擾源通過傳導或空間輻射進入敏感設備電源線或控制信號線，通過傳導或輻射進入敏感設備內部PCB電路。如果EUT是金屬外殼，PCB上的EFT干擾通過PCB與金屬外殼之間的雜散電容C1或通過接地端子直接傳輸到金屬外殼，然后通過金屬外殼與地球之間的雜散電容C2傳輸到地球，從地球返回EFT干擾源。如果EUT是一個非金屬外殼，PCB上的EFT干擾通過PCB與地球之間的小雜散電容C3傳輸到地球，從地球返回EFT干擾源，完成整個干擾環路。

3.電源線試驗措施：

解決電源線EFT干擾問題的主要方法是在被測設備電源線入口處安裝瞬態脈沖吸收器和吸收共模電源線濾波器，防止EFT干擾進入被測設備。以下是根據被測樣品外殼的性質進行討論的兩種情況：

4.被測設備的底盤是金屬的：

當被測設備底盤為金屬材料時，如圖8所示，金屬底盤與地球之間有較大的雜散電容C2，可為EFT共模電流提供相對固定的通路。如果被測樣品通過電源插座與地球連接有保護接地線，由于設備與地球之間的接地線在正常工作中具有較大的電感，因此電源線中的保護接地線也應作為被測線之一，通過網絡耦合EFT干擾，通過脫耦網絡與電源插座保護端隔離，對EFT高頻干擾成分具有較大的阻抗性。因此，僅通過改善電源線中的保護接地方法對提高被測樣品電源端EFT的抗干擾作用并不明顯。處理方法是在金屬底盤電源入口處安裝一個由共模電感和共模電容組成的電源濾波器。濾波器的金屬外殼直接與金屬底盤連接成一個整體，濾波器通過底盤輸入輸出電源線進行隔離。共模濾波電容器可將EFT干擾導入底盤，然后通過其雜散電容C2導入地球，通過地球回到干擾源。由于電源線濾波器中共模濾波電容受漏電流限制，容量小，EFT干擾中的低頻成分主要依靠共模電感抑制。因此，共模電感的選擇至關重要，應選擇鐵氧吸收共模扼流圈。選擇濾波器時，應注意濾波器的抑制干擾帶寬應覆蓋EFT干擾帶寬。

由于EFT干擾是高壓瞬態脈沖干擾，當EFT測試水平較高時，其高壓脈沖產生的大電流容易飽和共模電感，其密集的單極性脈沖也容易飽和共模電容。此時，輸入電源應首先通過地面（實際上是金屬外殼）脈沖吸收器，通過脈沖吸收器吸收大部分脈沖電壓和能量，然后通過共模電感和共模電容組成濾波器，可以更好地抑制EFT干擾。當被測設備的電源端口需要通過浪涌測試時，為了滿足兩個項目的測試需要，脈沖吸收器可以選擇氧化鋅壓敏電阻（220V交流電源供電產品，壓敏電阻選擇470V系列），對瞬態脈沖有納秒響應時間；當被測設備的電源端口只需要抑制EFT脈沖時，硅瞬態電壓吸收二極管（TVS）是最佳選擇（220V交流電源供電產品，可選擇350V系列），對瞬態脈沖的響應時間小于1納秒。脈沖吸收器是兩端的裝置，一端連接到每個輸入電源線，另一端連接到金屬外殼的電源輸入，使脈沖吸收器吸收的能量通過其雜散電容C2進入地球，通過地球返回干擾源。

通過上述方式，EFT干擾通過金屬外殼直接耦合到地面，避免EFT干擾通過電源端口進入內部電路，影響設備，金屬外殼也有效保護內部電路，隔離外部電源線上EFT干擾的空間輻射。

5.被測設備底盤為非金屬：

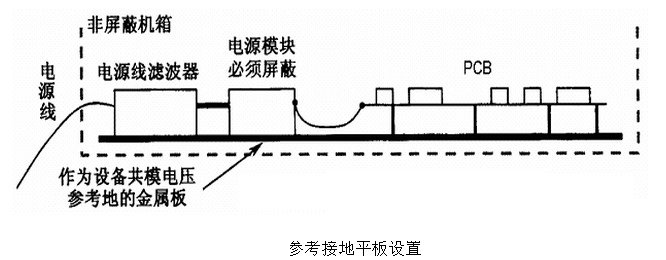

當被測設備底盤為非金屬材料時，如圖所示，耦合設備的EFT干擾只能通過內部電路與地球之間較小的雜散電容C3耦合到地球上，被測樣品電路對地面會有較大的EFT干擾電壓，從而影響其正常工作。此時，必須在底盤底部增加金屬板，有效增加設備對地球的雜散電容。如圖9所示，設備內部安裝了脈沖吸收器、電源濾波器、電源模塊和PCB板。電源模塊和電源濾波器的金屬外殼與金屬平板緊密相連，金屬平板作為被測設備的公共參考平面。此時，金屬平板的作用等同于金屬外殼，EFT干擾電流通過金屬平板與地球之間的雜散電容形成通路，返回干擾源。

如果設備尺寸較小，金屬板尺寸也較小，金屬板與地球之間的雜散電容量較小，不能發揮更好的干擾旁路作用。在這種情況下，脈沖吸收器和濾波器中的共模電容有限，主要依靠濾波器中的共模電感。此時，需要采取各種措施來提高電感濾波器的特性，必要時可以使用多個電感系列來擴大共模電感的抑制頻率范圍，以確保濾波器的效果。此類被測設備還應注意，由于沒有金屬外殼屏蔽，濾波器前電源線上的EFT干擾通過空間輻射進入被測設備內部電路，形成干擾。

此時，脈沖吸收器和電源濾波器應放置在設備外殼附近，電源線進入設備外殼后立即與脈沖吸收器和電源濾波器連接。防止機箱內多余的EFT干擾電源線和內部電路通過空間耦合傳遞EFT干擾。

6.信號線試驗應采取的措施：

在測試信號和控制線的EFT抗擾性時，EFT脈沖采用容性耦合夾共模注入。與電源端的耦合網絡注入方式相比，EFT脈沖注入的頻譜范圍較窄；注入能量也較低。信號和控制線注入是針對整個電纜，不再分別注入電纜內的傳輸線或局部組合注入。以下是信號控制線注入在幾種不同情況下的對策。

7.被測設備的底盤是金屬的：

由于EFT抗擾測試干擾脈沖采用容性耦合夾注入信號控制電纜。消除這種干擾耦合的最佳方法是屏蔽被測電纜。如果被測樣品的外殼為金屬外殼并接地，被測電纜通過金屬外殼將屏蔽層與金屬外殼360度連接，通過容性耦合夾進入被測電纜屏蔽層的EFT干擾通過連接導入金屬外殼。此時，EFT干擾的中高頻分量通過外殼與地球之間的雜散電容耦合到地球，EFT干擾的低頻分量通過外殼的接地線導入地球，并從地球返回干擾源。對于沒有保護接地線的被測設備，EFT干擾的低頻成分可能會干擾被測設備的電路。此時，補充接地線可以有效地克服這種干擾。

在測試信號控制端口時，被測設備的電源端口直接與電源連接。連接金屬外殼的保護接地線不再像電源端口測試那樣通過耦合/去耦網絡直接與插座的保護接地線連接，可以有效吸收EFT干擾的低頻成分。它的作用非常明顯。

如果屏蔽層中有EFT干擾電流流通，則部分高頻干擾將耦合到屏蔽電纜的內部信號線上。

此時，通過金屬外殼的信號控制線應安裝在外殼接口處由合適的共模扼流圈組成的信號線濾波器（共模扼流圈可由高頻磁環上的所有信號線組成）和外殼的共模電容組成的信號線濾波器。

如果共模電容對信號傳輸有影響，可以通過降低或取消共模電容，提高共模扼流圈的吸收能力來實現。共模扼流圈實際上是一種低通濾波器，只有當電感足夠大時，才能對EFT干擾的低頻成分產生影響。但當扼流圈電感較大（通常匝數較多）時，雜散電容也較大，降低了扼流圈的高頻抑制效果。因此，在實際使用中，需要注意調整扼流圈的匝數，必要時連接兩個不同匝數的扼流圈，考慮到高頻和低頻的要求。

如果被測信號控制電纜不能或不方便更換為屏蔽電纜，EFT干擾直接進入電纜內的每根傳輸線。此時，可采用類似的電源線處理方法，在信號控制電纜進入金屬外殼入口處安裝瞬態脈沖吸收器和信號線共模濾波器。瞬態脈沖吸收器的選擇原則與電源線處理方法相同，其耐壓選擇應與端口的工作電壓相適應。信號線共模濾波器抑制的頻率范圍應能覆蓋電纜上注入的EFT干擾頻率范圍。如果瞬態脈沖吸收器的結電容和共模濾波器的共模電容對信號傳輸有影響，可以選擇結電容較小的瞬態脈沖吸收器，降低或取消共模電容，提高共模扼流圈的吸收能力。如果結電容較小的瞬態脈沖吸收器仍然影響電纜中的高速信號傳輸，則只能刪除瞬態脈沖吸收器，并將普通電纜更換為屏蔽電纜。

8.被測設備底盤為非金屬：

當被測設備底盤為非金屬材料時，可在底盤底部增加金屬平板，如圖8所示，有效增加設備對地球的雜散電容，使被測設備的保護接地線與金屬平板連接。

此時，如果信號控制電纜被屏蔽，EFT干擾也可以得到更好的抑制。屏蔽電纜進入設備后，屏蔽層通過直接固定與金屬平板電腦連接，穿過金屬屏蔽層的信號線與濾波器連接，濾波器直接安裝在金屬平板電腦上。

如果被測信號控制電纜不能或不方便更換為屏蔽電纜，則在信號控制電纜進入設備外殼的入口處安裝瞬態脈沖吸收器和信號線共模濾波器。同時，如果瞬態脈沖吸收器的結電容和共模濾波器中的共模電容對信號傳輸有影響。

應注意，由于沒有金屬外殼屏蔽，濾波器前信號控制線上EFT干擾的空間輻射將進入被測設備的內部電路，從而干擾電路。因此，濾波器和脈沖吸收器應盡可能靠近接口。

當遠離空間的方法仍然不能防止信號控制電纜上的空間輻射干擾時，干擾將直接耦合到電路中。此時，敏感電路只能局部屏蔽。屏蔽體應為完整的六面體。

9.其他端口的防護措施：

在EFT抗擾測試中，并非所有外部信號控制端口都需要EFT抗擾測試，這些端口通常連接電纜相對較短。標準認為，在實際使用過程中不易直接與大型EFT干擾耦合，因此對這些端口的EFT抗擾性沒有測試要求。如果我們根據上述設計要求對需要進行EFT測試的電源、信號和控制端口采取相應的抑制措施，在EFT測試過程中，被測電源線和信號控制線上的EFT干擾將輻射到空間，并被底盤外的其他端口電纜接收，并與被測設備耦合形成干擾。因此，應對這些端口采取必要的抑制措施。由于感應到這些端口的EFT干擾頻率相對較高。范圍相對較小的共模干擾，只有在這些端口線進入被測設備入口，才能發揮更好的抑制效果，應注意共模抑制濾波器的抑制頻率范圍與端口感應到的EFT干擾頻譜相適應，濾波器外殼應與金屬外殼或金屬平板連接良好。如果端口傳輸的信號為敏感信號，建議使用屏蔽絞線，屏蔽層與金屬外殼或金屬平板連接良好。
