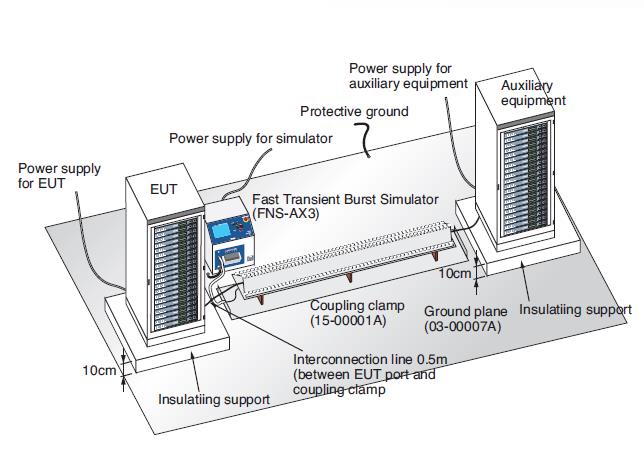

當電快速脈沖群測試時，有一個端口，如L.N和PE，PE和地球是兩個概念，電快速脈沖群干擾具有共模性質。在標準提供的實驗設置圖中，可以看到信號電纜芯線通過可選耦合電容添加到相應的電源線（L.N和PE）上，信號電纜的屏蔽層與耦合/去耦網絡的外殼相連。在EFT測試過程中，有L.N和PE端口。PE和地球是兩個概念。電動快速脈沖干擾具有共模性質。在標準提供的實驗設置圖中，可以看到來自實驗發生器的信號電纜芯線通過可選耦合電容添加到相應的電源線（L.N和PE）上。信號電纜的屏蔽層與耦合/去耦網絡的外殼相連，外殼接到參考接地端子上。

這表明脈沖組干擾實際上是在電源線和參考土地之間，所以電源線上的干擾是共模干擾，對于耦合夾的實驗，電快速脈沖將通過耦合板和測試電纜之間的分布電容進入測試電纜，測試電纜接收的脈沖仍相對參考地板。

因此，耦合夾對試驗電纜的干擾仍然是共模的。確定了干擾的性質，然后我們可以采取相應的措施使設備順利通過實驗。因此，不難看出，電源濾波器中使用的X電容模電容器）對EFT干擾沒有抑制作用。

如果設備為金屬外殼，Y電容(共模電容)將起作用，將高頻EFT旁路至外殼，然后通過設備外殼與參考地之間的分布電容返回信號源，以免進入電路。

根據外國學者對脈沖群干擾導致設備故障機制的研究，單脈沖能量小，不會對設備造成故障。然而，脈沖群干擾信號對設備線路結電容充電。當上述能量積累到一定程度時，可能會導致線路（甚至系統）的誤操作。

因此，線路錯誤會有一個時間過程，并且會有一定的偶然性（不能保證間隔多少時間，線路必須錯誤，特別是當試驗電壓接近臨界點時）。很難判斷設備是分別施加脈沖還是一起施加脈沖更容易失效。也很難得出結論，設備對正脈沖和負脈沖更敏感的結論。

實踐表明，一個設備通常是一根電纜，在某種試驗電壓下，它對某種極性特別敏感。實驗表明，信號線比電源線對快速脈沖干擾更敏感。

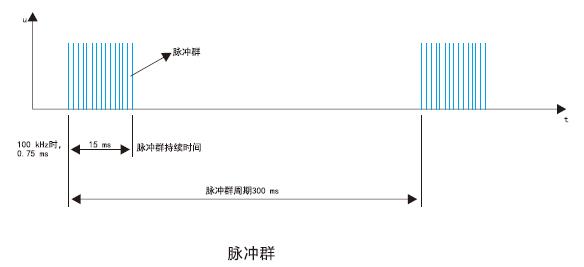

首先，讓我們分析一下干擾注入方法：EFT干擾信號是通過耦合去耦網絡中的33nf電容耦合到主電源線上（信號或控制電纜通過電容耦合夾進行干擾，等效電容為100pf）。對于33nf電容，其截止頻率為100k，即100kHZ以上的干擾信號可通過；100pf電容的截止頻率為30m，僅允許30mHz以上的干擾通過。電快速脈沖的干擾波形為5ns/50ns，重復頻率為5k，脈沖持續時間為15ms，脈沖組重復周期為300ms。根據傅立葉的變換，其頻譜為5k-100m的離散譜線，每譜線的距離為脈沖的重復頻率。

知道以上幾點，干擾耦合電容器起著高通濾波器的作用，因?yàn)殡娙萜鞯淖杩闺S著頻率的增加而下降，所以干擾中的低頻成分不會耦合到EUT，只有高頻干擾信號才會進入EUT。當我們在EUT電路中添加共模電感時（特別是，這里的共模電感必須添加到主電源線及其回線上，否則達到衰減干擾的目的），一些高頻干擾成分可以衰減，因?yàn)殡姼凶杩闺S著頻率的增加而增加。因此，電快速脈沖群上實際應用的干擾信號只有中頻部分。
