一、過壓浪涌試驗方法

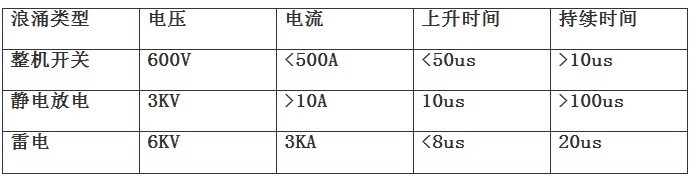

對于某些特定環境和用途的電子設備，電源中經常出現電壓浪涌（本文所指的浪涌為過壓浪涌）。通信設備的過壓浪涌主要有以下形式，下面是具體參數：

在電源設計過程中，必須對電源進行浪涌試驗，以防止這些過壓浪涌對后端用電設備的影響。相關浪涌試驗要求為：電氣設備應承受五次過壓浪涌，兩次過壓浪涌之間的時間間隔為1min。過壓浪涌檢測方法：首先，電氣設備在正常穩態電壓下供電，然后將電氣設備的輸入電壓增加到浪涌電壓，最后將輸入電壓恢復到正常穩態電壓。過壓浪涌后，電源和后端設備不得出現故障。

二、實際案例

通信公司采用ACBEL出品的SV48-28-450B-48V直流轉換電源在做2KV浪涌試驗時，輸入前端電路起火，直接損壞后端MOSFET。

經分析，由于前端防浪電路為2，直流轉換電源KV在高壓沖擊下，會產生大電流沖擊，導致電路板著火，損壞后端MOSFET，最直接的原因應該是電源前端設計的防浪電路故障。

三、電路設計

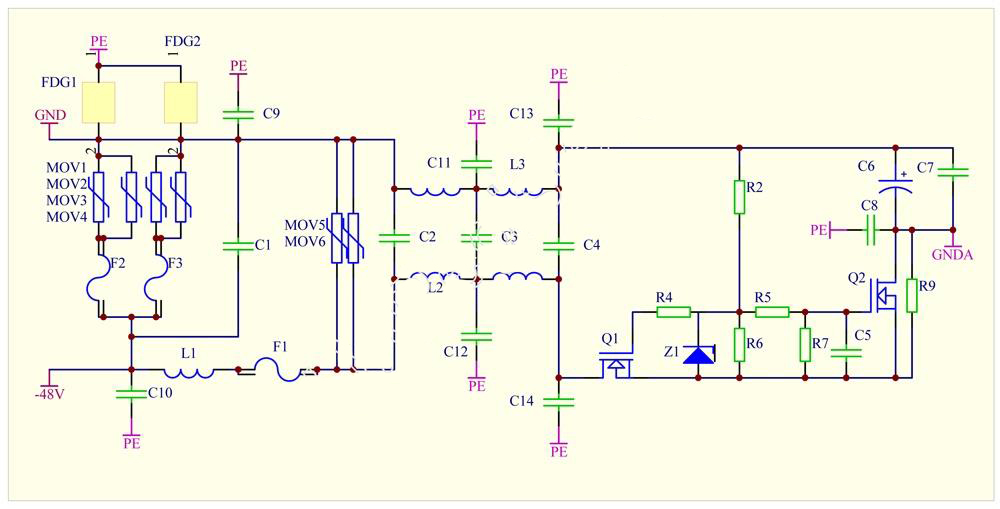

為了保護使用此電源的通信設備，防止浪涌電壓的影響，設計了防浪涌電路。具體電路圖如下:

該電路采用兩級防雷電路進行防雷和浪涌處理，是一種高級直流防雷和浪涌處理電路。現在需要滿足通信客戶的輸入端IEC61000規定的輸入應滿足大地2000的要求KV，4KV浪涌電壓，雷擊電流5KA，10KA的要求。

該電路的工作原理如下:當感應產生雷擊浪涌電壓時，由于L1會阻擋電壓的突變，讓前級電路先動作，前級四級電路MOV(MOV1-4)管道，兩個放電管(FDG1、2)放大電流，然后，一小部分能量通過后級L1電感，兩個MOV管(MOV5、6)為了釋放較小的電流，同時進一步夾緊輸入端的浪涌電壓，防止損壞后方的設備和電源模塊。器件的結電容會影響其動作時間，在這三個裝置中，TVS最快的響應動作時間，F(xiàn)DG的次之，MOV的最慢。由于MOV大部分損壞處于短路狀態。為防止短路時發生火災，應串聯保險管，選用防爆慢熔型，滿足8/20微秒電流波形的沖擊。差模電感L它還可以與后級電容組成EMC差模濾波，對1MHZ以下干擾具有良好的抑制作用。請注意，電感必須是空心線圈，因此它不會通過大電流飽和，當它太大時，它的體積也很大，L2，L3是兩個共模電感，Q1是防反接MOSFET，Q2和R9是啟動時的瞬態沖擊電流。該電路不僅在模塊前端具有抗浪涌功能，而且具有干擾抑制和抗反向連接功能。

四、改變設計電路后測試效果

通過現場分析，在采用我們提供的這個電路后，經過多次實際測試，成功抑制了2次KV浪涌，保護了后端設備的器件。
