EMC測試入門——研發工程師必備

大家知道，大多數電子產品基本都強制或建議進行EMC測試（山寨電子產品除外，所以山寨電子產品的EMC性能也是不敢茍同的哦！），目的就是保證產品不能對所處的電磁環境造成不可接受的影響，同時也希望產品能在某些電磁環境中能正常可靠工作。

EMC測試項目包括EMI(電磁干擾)測試和EMS(電磁抗干擾)測試。

1 EMI測試項目包括：

1、Radiated Emission －輻射騷擾測試

測試通過空間傳播的電磁能量。

2、Conducted Emission－傳導騷擾測試

測試沿電源線、控制線或信號線的電磁能量。

3、Harmonic－諧波電流騷擾測試

主要測量EUT工作時注入到電網中的諧波。

4、Flicker－電壓變化和閃爍測試

2 EMS測試項目包括：

1、ESD－靜電抗擾度測試

模擬操作人員或物體在接觸設備時的放電以及人或物體對鄰近物體的放電。

2、RS－射頻電磁場輻射抗擾度測試

測試被試設備對空間電磁騷擾的抗擾性。

3、CS－射頻場感應的傳導騷擾抗擾度測試

測試被試設備對沿電源線、控制線或信號線傳輸?shù)碾姶拍芰康拿舾卸取?/p>

4、DIP－電壓暫降，短時中斷和電壓變化抗擾度測試

模擬由低壓、中壓或高壓網絡中的故障所造成（短路或接地故障）的電壓瞬時跌落和中斷；以及有連接到電網的負荷連續變化引起的電壓變化。

5、SURGE－浪涌（沖擊）抗擾度測試

模擬電網中的故障：雷擊（直接或間接）對設備的干擾，電網中的開關操作。放電波形為開路電壓1.2us/50us、短路電流8us/20us的脈沖。特點是上升時間慢（相對EFT/B）、持續時間較長、能量大。

6、EFT－電快速瞬變脈沖群抗擾度測試

模擬對電感性負載的切換（如繼電器、接觸器）；對高壓開關的切換（如真空開關）設備的干擾。放電波形為5ns/50ns（上升沿5ns，半波時間50ns）的脈沖串，脈沖串持續時間15ms，脈沖周期為300ms。特點是上升時間快、持續時間短、能量低，但有較高的重復頻率。

7、PMS-工頻磁場抗擾度測試

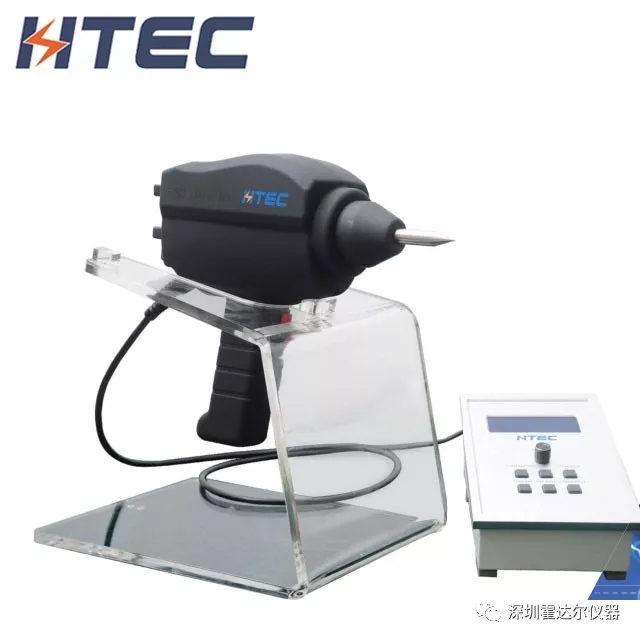

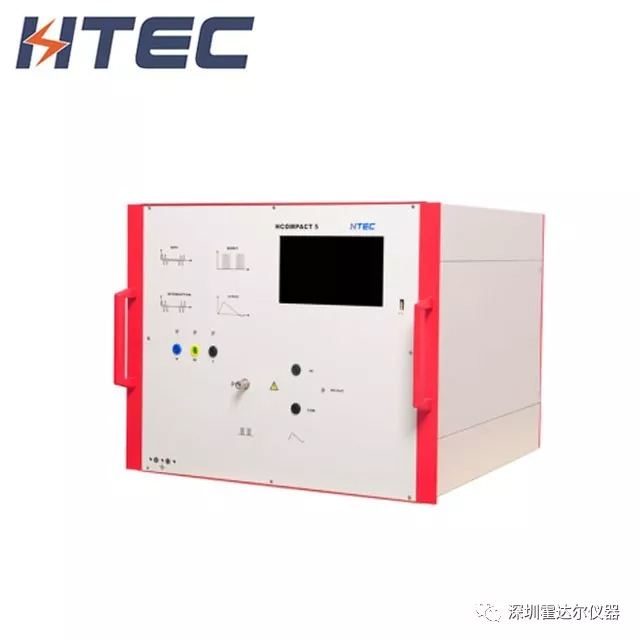

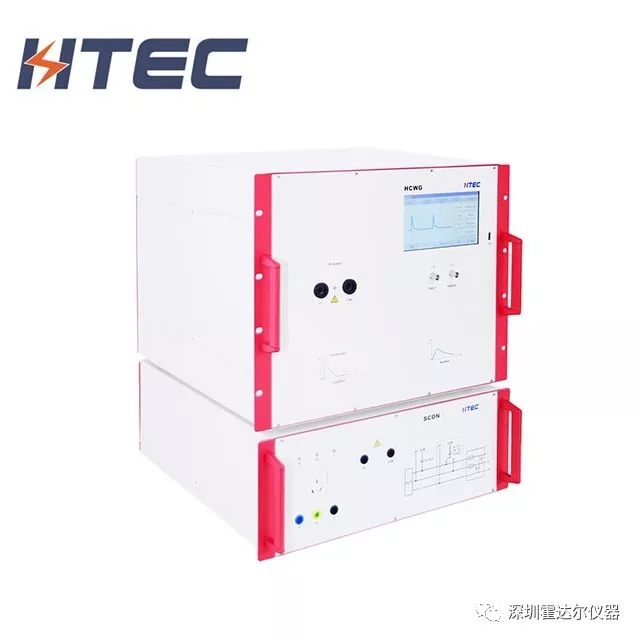

3 EMC暗室和實驗使用的部分儀器

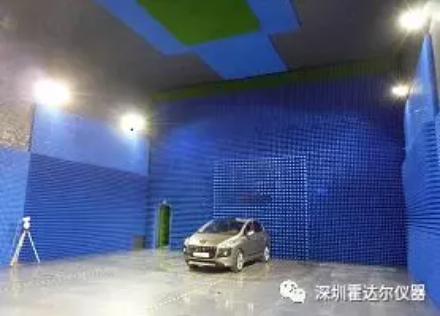

圖1 電波暗室/EMC測試
